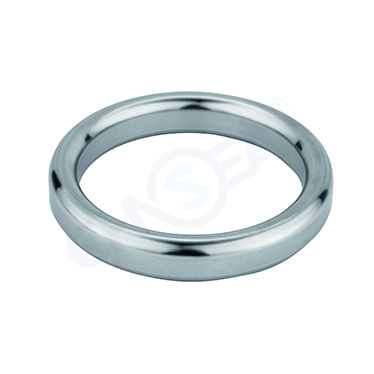

橢圓墊的潔凈度控制包括制作過程中、包裝和儲存方面以及安裝前和安裝過程。
一、制作過程潔凈控制
環境要求:生產車間潔凈度≥ISO 7級(≥0.5μm粒子≤352,000個/m3);溫濕度控制:22±2℃/55±5%(防靜電吸附微粒)。
表面處理工藝:(電解拋光)316L材質表面粗糙度Ra≤0.8μm(消除微觀凹坑藏污);(鈍化處理)硝酸+氫氟酸溶液去除游離鐵離子(防后續氧化污染)。
二、包裝與存儲規范
?內包裝:雙層真空鍍鋁袋(防靜電)
?存儲環境:相對濕度≤40%的惰性氣體柜
取用工具:專用氟橡膠手套(無粉)
三、安裝前清潔驗證
溶劑清洗:醫用級異丙醇超聲波清洗(5μm以上微粒去除率≥99%),禁用丙酮。
潔凈度檢測:(VDA19.1標準?)濾膜稱重法檢測雜質(>200μm顆粒0容忍);(白手套測試?)擦拭墊片表面無可見殘留物。
四、安裝過程防污染措施
法蘭預處理:用無紡布蘸乙醇單向擦拭槽道(禁止來回摩擦)。
安裝動作規范:橢圓墊入槽后禁止旋轉(避免金屬刮擦產生碎屑);螺栓對角預緊(力矩偏差≤5%)防止墊片偏移。
橢圓墊不能裸手直接接觸,汗液鹽分會(huì )導致應力腐蝕開裂!壓縮形變后的微觀裂紋容易藏污納垢,因此不可重復使用。還有禁止干燥氣體吹掃,高速氣流引發金屬微粒二次污染。
